工业插头插座结构组成介绍

      工业插头插座是用于工业环境中的一种插头，其保护的措施做得非常之好、绝缘性较强。因此在工业环境中工业插头的选用是非常有必要性的。在这里我们进行了对工业插头插座内部结构的介绍，其结构按照不同厂家而定，一般来说其从左到右排列可分为插销座、插销、插销盖、电缆架、与外壳以及电缆护套组成，其中会在各部件中会使用到螺钉等零部件。

      我们都知道工业插头要使用在一些人群较多、资产较多的厂家与建筑中，因此其尺寸与线路电缆要按照**标准制造，并且出于市场上的售卖竞争要使其造型更加美观、制造更加合理结构。而且对于其手把的设计上要更看重是否符合人体力学、是否利于人们的握紧与用力，其尺寸是否符合**所指定的标准，其接线、插头安装的方式是否便于人们使用。

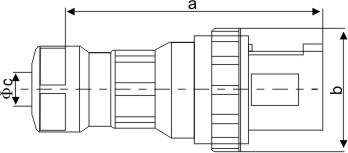

      工业插头的外壳一般由保持块、挡圈、阻力圈、定位键与手把组成的，是为了保护插头并装置内部零件所用的，设计符合人体力学、适宜用手操作。对于外壳要求尺寸按照GB/T11919-200的**标准，内部的定位键与保持块的尺寸也同理要严格制定。其外表的设计通常会作多条纹或是多圆菱的设计，能够更好地加大摩擦力、便于握紧进行插拔工作。外壳使用了热塑性的塑料，若要在高温环境中使用则可以选择铝合金的材质。注意在外壳上面一般还会标注标志、型号、规格尺寸等相关信息，购置时请仔细分辨。

      工业插头的外壳有着整体式与两段式的区别，整体式一般没有分体，两段式一般就是将前一部分作为外壳与插销座，后一部分作为手把之用。两段式外壳使用了自攻螺钉相连接，接口的结构则使用了插槽与定位齿。

      工业插头中的插销也可称作触头，主要功能是用来导电，也有着整体式插销与分体式插销之分。插销的形状通常为圆形实芯体。取决插销质量的好坏主要因素有插销表面的粗糙度、直径大小材料的选择。插销的材料的选择必须要找导电性能较好且不易磨损的材质。在额定电压的数值大于50V或是额定电流的数值为63A和125A时，在工业插头中要辅助地级插销。在额定电压小于或等于50V时，工业插头就只能有相极插销，不能有地级或是中级插销。

      接线端子是用来连接插销导线的，上侧有接线孔、螺钉和螺钉孔的装置，所以接线端子要能夹紧、拉力要强且不会损坏导线。插销座可以固定插销和端子并且隔开各极绝缘。它有两种形式：独立插销座和一体化插销座。插销座要使用塑料的绝缘材料，为薄壁的结构或是镂空的结构。插销盖则是在用于盖在插销座上的，同时可以保护插销座，一般可以使用螺钉固定、塑料热铆接与超声波的焊接方法。电缆架则是用来固定电缆使其不被松动，是支架、夹片与螺钉构成的。电缆护套也是起着保护电缆的作用，螺钉则是用来固定电缆与元器件的作用。
